熱電阻

熱電阻是利用感溫材料，把測量溫度轉化為測量電阻的傳感器，主要有金屬熱電阻和半導體熱電阻兩大類，金屬熱電阻簡稱熱電阻，半導體熱電阻簡稱熱敏電阻。實踐證明，大多數導體當溫度升高1℃時，其阻值要增加0.4％～0.6％，而半導體的阻值要減小3％～6％，其靈敏度比金屬高的多。正是由于導體和半導體的電阻值會隨溫度而變化，因此測量它們的電阻值變化便可達到測溫的目的。它們的阻值隨溫度的升高，有的增加，有的減��；熱電阻是中低溫區（-200～500℃）常用的一種溫度傳感器。它的主要特點是測量精度高，性能穩定；其中鉑熱電阻的測量精確度是很高的，它不僅廣泛應用于工業測溫，還可制成標準檢測儀。

工業熱電阻通常和數字顯示儀、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃至+420℃范圍內的液體、蒸汽和氣體介質及固體表面的溫度。

熱電阻特性

大多數金屬導體的電阻具有隨溫度變化的特性，其特性方程如下：

比較適合的材料有鉑、銅、鎳和鐵等。它們的阻值隨溫度的升高而增大，具有正溫度系數。

鉑熱電阻的特點是穩定性好、準確度高、性能可靠，這是因?yàn)殂K電阻在氧化性氣氛中，甚至在高溫下的物理、化學性質都非常穩定，所以1990國際溫標規定在13.8033K～961.78℃溫域內以鉑電阻溫度計作為標準鑒定儀。

鉑電阻被廣泛用于工業上和實驗中。鉑電阻在還原性氣氛中，特別是在高溫下很容易被還原性氣體污染，鉑絲將變脆，并改變了電阻與溫度間的關系。因此，必須用保護套管把電阻體與有害的氣氛隔離開來。

鉑的純度常以R₁₀₀/R₀來表示。對于工業用鉑電阻，規定其R₁₀₀/R₀為1.385。我國規定鉑電阻的分度號為Pt10和Pt100，后者用的較多。前者的鉑絲較脆，能可靠的用于600℃以上測溫。鉑熱電阻的溫度特性可用下列二式表示：

在-200～0℃之間

在0～850℃之間

以上兩式中

R_t ——t℃的電阻值；

R_o——0℃的電阻值；A，B，C——常數，對于工業用鉑電阻，A=3.90802×10^-3℃^-1，  B=-5.802×10^-7℃^-2，C=-4.27350×10^-12℃^-3

熱電阻工作原理熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的，熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得溫度是感溫元件所在范圍內介質層中的平均溫度。

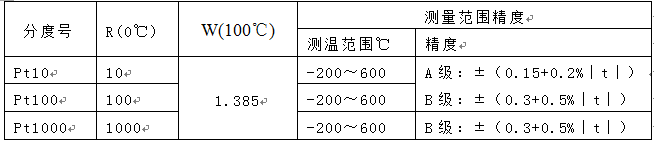

測溫范圍及精度

    熱電阻從內在結構分有兩種，分別是裝配熱電阻和鎧裝熱電阻

裝配熱電阻：是由熱電阻元件、引線、絕緣材料和不銹鋼套管組合成，內部不密封，為消除引線電阻的影響同般采用三線制或四線制。

　  鎧裝熱電阻：是由熱電阻元件、引線、絕緣材料和不銹鋼套管組合成的堅實體，它的外徑一般為φ2~φ8mm，較小可達到φ2mm。為消除引線電阻的影響同般采用三線制或四線制，與裝配熱電阻相比，它具有
體積小，內部無空氣隙、機械性能好、耐振，抗沖擊、能彎曲，便于安裝、使用壽命長的特點。
